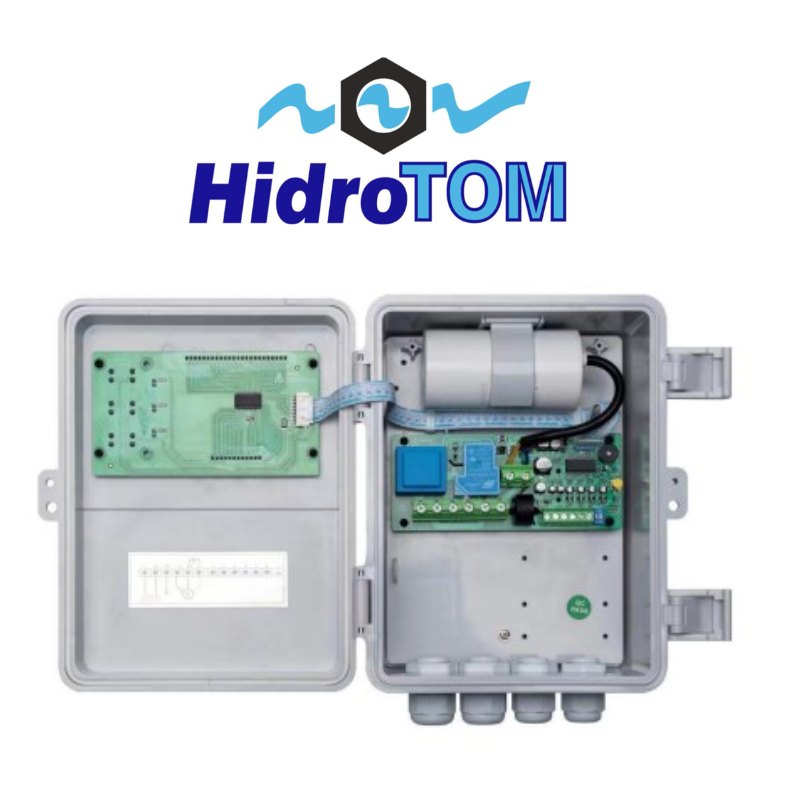

PCS11 szivattyú vezérlő és motorvédő IP65 230 V
A PCS11 szivattyú vezérlő és motorvédő egy megbízható, intelligens rendszer a szivattyúk védelmére és irányítására. IP65 védettségi szintjének köszönhetően kültéren és poros, párás környezetben is biztonságosan alkalmazható. 230 V hálózati feszültséggel működik, így háztartási és ipari szivattyúkhoz is kiváló választás.
- Automatikus és manuális üzemmód
- Hatékony motorvédelem túláram, túlmelegedés és szárazonfutás ellen
- Egyszerű telepítés, kompakt kialakítás
- IP65 védettség: teljes por- és fröccsenő víz elleni védelem
- Intelligens vezérlési lehetőségek
Ideális választás szivattyú védő és vezérlő intelligens rendszerek kialakításához, kerti kutak, medencék, öntözőrendszerek vagy ipari alkalmazások esetén.
Főbb műszaki adatok
- Teljesítménytartomány: 0,37 kW – 2,2 kW közötti egyfázisú (220–240 V) szivattyúkhoz.
- Meghajtás: Beépített relé, maximum 30 A terhelhetőséggel.
- Feszültségtűrés: Kifejezetten stabil, a beépített transzformátornak köszönhetően 160 V és 300 V között képes tartósan működni.
- Környezetállóság: IP65-ös védettség (kültéren és beltéren egyaránt felszerelhető).
- Méretek: 270 x 205 x 130 mm (Súly: kb. 1,6 kg).
Alapvető üzemmódok
A vezérlő panelen lévő kapcsolókkal 4 fő működési mód állítható be:
- Tartályból tartályba (Tank to Tank): Alsó és felső víztározók közötti automatikus vízszállítás.
- Nyomáskapcsolós rendszer (Booster): Hidrofor vagy nyomásfokozó rendszerek vezérlése nyomáskapcsoló segítségével.
- Drén/Szennyvíz üzemmód (Drainage): Tartályok, aknák ürítése szintérzékelők alapján.
- Időzített szivattyúzás (Timed pumping): Meghatározott időintervallumok szerinti indítás és leállítás.
Beépített védelmi funkciók
A PCS11 kiemelkedő tulajdonsága, hogy szintszonda nélkül is képes érzékelni a szárazon futást az áramerősség (áramfelvétel) pontos mérésével. Emellett az alábbi hibák ellen véd:
- Túlterhelés (Overload) és megszorult járókerék (Stalled pump).
- Túl alacsony vagy túl magas feszültség.
- Termikus védelem (opcionális PT100 hőmérséklet-szenzorral a motor vagy a csőhálózat védelmére).
- Az utolsó 5 hiba és az összesített üzemidő visszakereshető a memóriából.

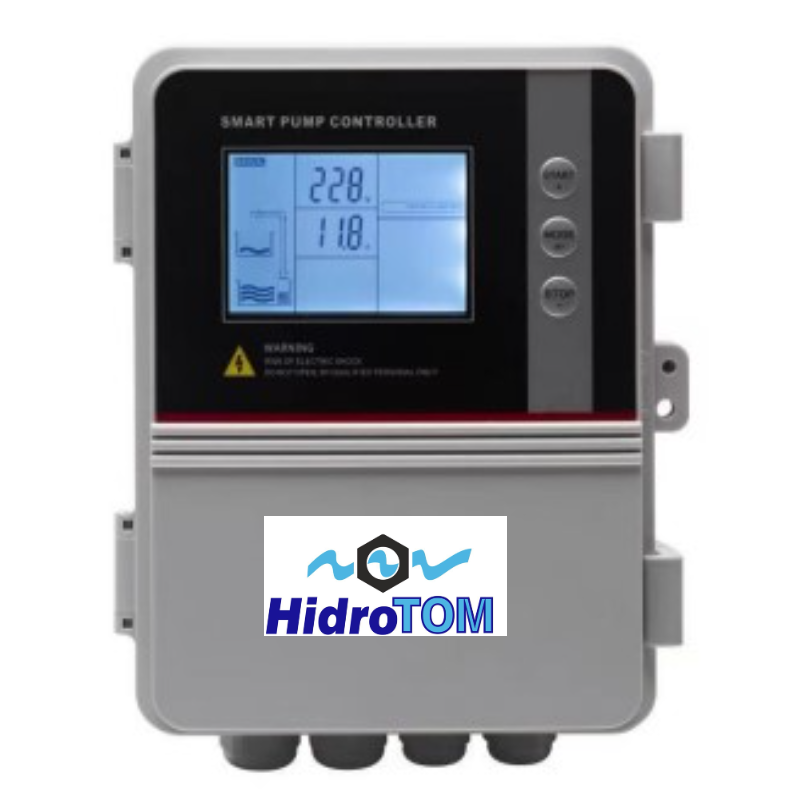

Legfontosabb kezelőgombok és kalibráció
- Automatikus áram-kalibráció: Manuális üzemmódban indítsa el a szivattyút a
START gombbal. Amikor a szivattyú normálisan működik, tartsa nyomva a START gombot kb. 5-10 másodpercig (vagy nyomja meg az alaplapon lévő sárga sapkás STORE gombot). A készülék hangjelzéssel jelzi, hogy rögzítette a normál működési áramerősséget a pontos védelemhez. - Kalibráció törlése: Állítsa le a szivattyút, majd tartsa nyomva a
STOP gombot a hangjelzésig. - Hiba lekérése: Amikor a szivattyú áll, nyomja meg a
STOP, majd a MODE gombot a korábbi hibaüzenetek megtekintéséhez.
Ha segítségre van szüksége a bekötéssel vagy a beállításokkal kapcsolatban, írja meg:
- Milyen típusú szivattyúhoz (pl. ásott kút, fúrt kút, szennyvíz) szeretné használni?
- Milyen érzékelőket (pl. úszókapcsoló, nyomáskapcsoló, szintszonda) csatlakoztat hozzá?
- Aktuálisan valamilyen hibakódot jelez a kijelző?
